杭州仁捷市政工程有限公司

Hangzhou renjie municipal engineering co. LTD

联系电话:

13588869382(邓炎君)

杭州管道疏通,管道清淤,管道检测,管道非开挖修复,紫外线光固化修复

首页 >> 新闻资讯 >>技术支持 >> 管道非开挖修复固化技术
详细内容

管道非开挖修复固化技术

时间:2020-03-11     作者:杭州仁捷市政【原创】

  管道非开挖修复固化技术、随着我国城市建设的发展,城市地下管道铺设的越来越多,地下管道面临的问题也逐渐被人们关注。排水管道UV-CIPP非开挖修复技术因其具有施工速度快、工期短、质量高、内衬和管道之间形成了紧密贴合、过流面积损失小等优点,管道非开挖修复固化、目前已在国外管道修复工程中得到广泛应用。

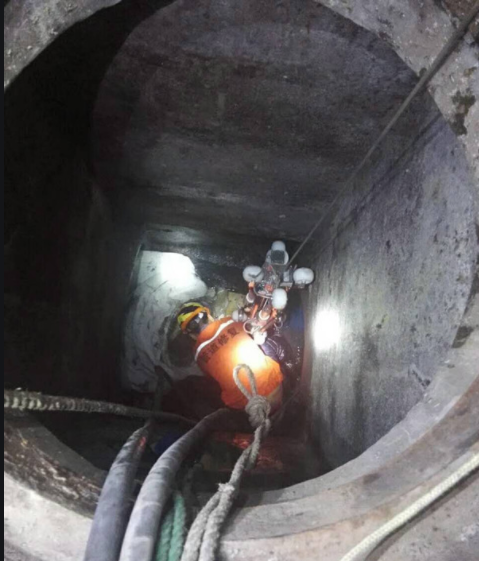

管道非开挖修复固化


  我国相关企业近年从国外引进了紫外光固化内衬修复技术,但在原材料、工艺参数、设备等方面均存在不足。管道非开挖修复固化、针对这些问题,本文从材料、施工工艺、配套设施、大口径柔性管道非开挖修复方法等几方面对该技术进行了深入研究,主要研究内容如下:在紫外光固化内衬修复用材料方面,管道非开挖修复固化、通过大量实验筛选了紫外光固化非开挖管道修复用树脂体系:光固化树脂优选INV-V412乙烯基树脂,光引发剂优选1173B,添加量为3%,热引发剂优选BPO,其添加含量为1%~2%,增稠剂优选HB-620气相二氧化硅,添加量为2.5%。


  经实验分析5号布(牌号MK(ECP)380/600-960)在固化效果及力学性能上都是玻璃纤维布的最优选择。聚乙烯复合膜性能最佳,管道非开挖修复固化、最适合做光固化内衬软管。提出了手糊法和真空灌注法两种软管制作方法。在紫外光固化内衬修复技术工艺参数方面,通过理论分析和实验对紫外光固化内衬修复技术工艺参数进行了研究。将软管充气分为三个阶段:初始膨胀阶段、胀起阶段、固化阶段。提出了初始膨胀压力P_0,胀起压力P_l,工作压力P_W,并通过建立相应的力学模型推导出了计算公式。通过理论分析总结出了固化过程中回拉速度、开灯间隔时间与照射时间之间的函数关系,分析了照射时间和紫外光灯功率对软管固化效果的影响。


管道非开挖修复固化


  在理论研究的基础上采用模型试验和正交试验的方法分别对直径400 mm和直径800 mm的管道相关工艺参数进行了研究。研究发现对于直径400 mm的管道采用紫外光固化技术进行管道修复时,管道非开挖修复固化、其最优工艺参数分别为:照射时间4 min,紫外光灯功率为500 W,软管固化压力为0.06 MPa。对于直径800 mm的管道采用紫外光固化技术进行管道修复时,其最优工艺参数分别为:照射时间6 min,紫外光灯功率为700 W,软管固化压力为0.04 MPa。通过实际管道试验,验证了相关工艺参数是合理正确的。


  在紫外光固化内衬修复技术配套设备方面,研制了紫外光固化内衬修复端口密封装置。基于屈曲破坏理论对端口密封装置不锈钢壁厚进行了研究,提出了新的基于屈曲理论的薄壁不锈钢壁厚设计模型,并推导出相应的最小壁厚计算公式。将研制的大口径管道紫外光固化非开挖管道修复工艺端口密封装置成果应用到实际工程中,实践表明研制的端口密封装置很好的解决了内衬管与原有管道间隙的渗漏问题。在大口径柔性管道紫外光固化内衬修复方面,提出了一套完整的针对大口径柔性管道发生变形塌陷后的非开挖修复工艺。


管道非开挖修复固化


  管道非开挖修复固化、该工艺首先通过使用国外先进的止水材料H100和土体固化材料H40对塌陷变形管道周围的土体进行止水加固,然后将注浆区域的破损管道及管周固化土体切割掉,同时用预制钢片替代切割的管道,最后使用紫外光固化技术形成新的内衬管。管道非开挖修复固化、该工艺解决了大口径柔性管道非开挖修复的技术难题,避免了之前同类管道必须开挖的弊端。给出了管道变形塌陷注浆时的加固范围、注浆渗透范围、注浆管布置的公式。
